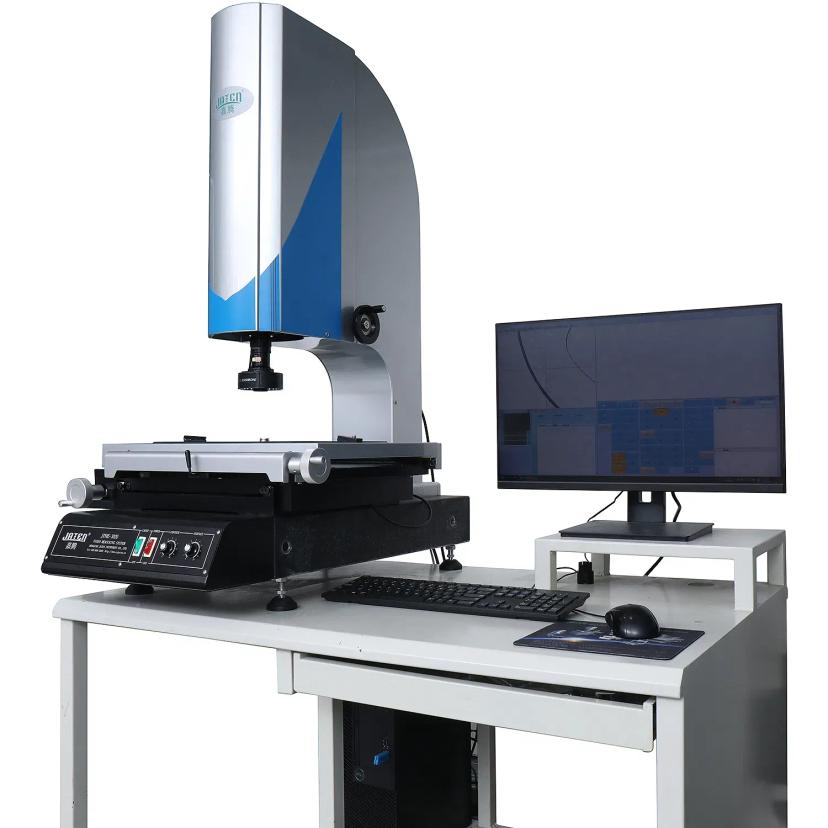

在当今的制造景观中，对高精度和高效检查的需求从未有所更大。视频测量技术已成为质量保证系统的关键组成部分。 VMS系列视频测量机将高性能光学系统和智能图像处理软件集成到2D坐标测量平台中，该平台广泛应用于机械零件加工，电子，塑料模具制造和仪器检查。

本文提供了对VMS系列的全面分析，即覆盖硬件配置，软件功能，系统性能和现实应用程序案例，以帮助读者完全了解其在现代质量控制中的价值。

I.核心成像系统配置：清晰度，精度，稳定性
1。相机系统：1/3'颜色CCD相机
VMS系统采用1/3“高分辨率的颜色CCD相机，提供出色的颜色保真度和图像清晰度。它捕获了尖锐的轮廓边缘和细微的缺陷，从而实现了精确的边缘检测和尺寸分析。

与传统的黑白摄像机相比，颜色CCD改善了细节识别，并提供了更直观的缺陷检测（例如，刮擦，污渍）。

2。光学系统：0.7〜4.5倍变焦镜头
该系统配备了高质量的变焦镜头（0.7〜4.5倍），可以平滑地从宏观观测到微观观测。它的内部多层涂层最大程度地减少了杂散的光，并增强了对比度的对比。

关键优势：测量各种尺寸的部分时，不需要镜头变化 - 节省时间和提高效率。

3。视频放大：30x〜230x
VMS系统提供30倍至230倍的视频放大范围，适用于检查微分组件和较大零件。

使用高放大倍率来用于诸如IC销，PCB VIA或微型模具等细胞结构。

使用低放大倍率进行塑料外壳或机械零件的全线测量。

4。LED照明系统：可调节的亮度，顶部和底部照明
该系统包括LED表面和传输照明，均具有可调节的亮度。

表面灯非常适合不透明的零件 - 插入，文本或表面划痕检查。

传输光适合透明或半透明的材料，例如玻璃基板或膜。

示例：测量透明的塑料外壳时，调节发射光会增加边缘对比度并确保准确的边缘检测。

ii。电气系统和软件：可靠的硬件，智能操作
1。电源：180V〜260V AC
VMS系列支持180V – 260V AC / 50Hz，与全球工业电力系统兼容。内置的高稳定性模块包括过电压和过度电流保护，以进行安全和连续的操作。

2。智能测量软件
标准软件具有强大的几何形状和图像分析功能，包括：

复杂轮廓的自动检测和依据

测量点，线，圆，角度，同心，距离和并行性的测量

自动对准以进行协调校正，非常适合批量测量

报告可在Excel，图像或图表格式中导出的报告 - 具有可追溯性

案例研究：客户使用VMS系统来测量PCB孔直径和间距。通过为200个样本设置自动边缘检测和批处理处理，他们完成了高精度统计分析并产生了质量产量图，从而很好地提高了检查效率。

iii。功能和结构优势：操作员友好耐用
1。红外定位激光器
红外激光指针有助于快速定位测量起点 - 特别适用于小样品或多部分固定装置。它最大程度地减少了设置时间和定位错误。

2。高分子机械框架
该系统由航空级铝合金和精密花岗岩平台建造，可确保出色的抗振动特性和热稳定性。
X，Y，Z轴使用高级导轨和经过长期稳定性测试的铅螺钉，以确保准确而光滑的运动。

3。用户友好的接口
得益于简化的UI和直观的软件逻辑，即使是新的运营商也可以快速学习并开始使用最少的培训进行批量测量。

iv。应用程序和行业价值
1。电子制造
检查IC引脚间距，垫尺寸，PCB孔对齐，FPC弯曲区等的理想选择。

2。金属零件和精密加工
准确测量外径，斜角，孔间距，深度等，以在转弯或铣削的零件中进行质量控制。

3。塑料模具和注入组件
检测产品收缩，轮廓变形，空腔尺寸 - 支持模具调整和验证。

4。仪器和医疗零件
用于检查微型零件轮廓和拟合缝隙 - 例如，密封管，关节和医疗组件。

结论：VMS系列 - 您的合作伙伴精确
VMS系列视频测量系统将卓越的成像，智能测量软件和鲁棒的机械设计结合在一起，成为一种紧凑，有效的工具，以进行精确质量控制。它不仅增加了测量吞吐量，还可以确保可追溯和数据驱动的生产分析。

无论您是从事精密加工，模具制造，电子设备还是研发工作，VMS系列都是可信赖的解决方案，满足您的计量需求。

对模型选择，定价或免费申请指南感兴趣？
📩立即与我们联系，以获得针对您行业的定制解决方案。
