在精确制造领域，实现快速，高临界性和非接触式维度检查对于确保产品质量和提高生产率至关重要。诸如卡尺，微米或单眼显微镜之类的传统测量工具容易出错，提供有限的可重复性，并且需要复杂的操作 - 使它们不太适合现代质量控制需求。

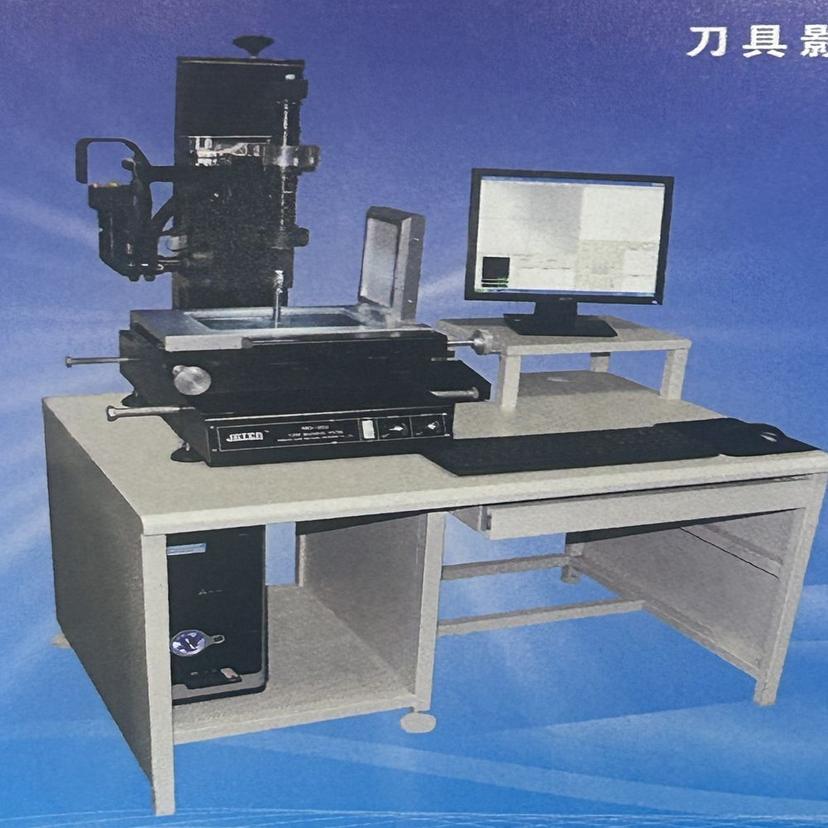

为了解决这个问题，根据手动视觉测量机，开发了一种用于工具测量的高性能光学检查设备的工具视觉测量机。它保留了手动模型的优势，同时增强了结构稳定性和功能，并具有±3μm精度的高精度测量。

I.结构性升级：经典继承，具有全面的优化
工具视觉测量机继承了手动视觉机器的所有优点，即无接触量测量，高倍率，清晰的成像和灵活的操作 - 同时在以下领域引入了密钥增强：

1。花岗岩基地：确保结构稳定
该机器具有自然的花岗岩底座，其密度和稳定性出色。它的热膨胀系数较低，可抵抗变形，使其非常适合长期使用。与传统的铁或金属底座相比，花岗岩平台提供：

稳定的支持以减少影响准确性的微振动

寿命长，随着时间的推移没有变形

对湿度和温度变化的抗性

实验室和生产楼层的可靠表现

这种结构设计构成了实现±3μM测量精度的物理基础。

2。双CCCD成像系统：全面的观看角度
工具几何形状通常很复杂，包括刀片长度，尖端角，耙角，间隙角，倒角和螺旋角。单个观看角不足以进行完整分析。因此，该系统配备了两个工业级的CCD摄像机和镜头，从而实现了多角度观察：

主CCD：捕获自上而下的图像以测量刀具轮廓，长度，宽度和直径。

次要CCD：捕获侧视图，以分析螺旋角，耙角和间隙角。

这种双重CCD设置消除了移动或重新定位工件的需求，减少了人为错误并提高了测量效率和可重复性。

ii。光学与软件协作：更高的准确性
1。高磁化遥眼镜头系统
该系统配备了工业遥控镜头，避免了视差和图像失真，从而确保了精确的边缘检测和形状捕获。关键功能包括：

用清晰的轮廓呈锋利的边缘渲染

尺寸一致性不管工件的位置如何

增强了刀具边缘，孔和圆角的检测

这对于以可靠的准确性测量微型工具和细金属组件尤其重要。

2。高分辨率图像捕获系统
CCD摄像机的分辨率为1.3百万像素或更高，可确保高清成像和快速数据处理。该系统可以迅速识别边缘和尺寸，同时保持在±3μm公差范围内的稳定测量。

3。智能图像处理和测量软件
该系统与专有或第三方测量软件集成在一起，支持：

自动边缘检测

一单击的角度，长度，半径等测量。

基于模板的批次测量检查

数据报告，SPC统计分析

图像注释和CAD叠加比较

从手动阅读到自动测量的这种过渡大大提高了一致性和效率。

iii。优势摘要：为什么选择工具视觉测量机？
核心功能描述
高精度±3μm的工具和细分组件可重复性
非接触式测量对硬或细腻的材料没有损害
双CCD系统TOP +侧视图而无需重新定位
花岗岩基础稳定和变形多年
高清成像系统没有失真，准确的边缘检测
轻松操作用户友好的软件，快速学习
强大的可扩展性支持旋转桌，激光模块，自动对焦

工具视觉测量机是现代光学计量学中的重要资产。它有助于改善质量控制，减少手动错误并提高工具行业的生产效率。通过将传统视觉系统的优势与双CCD体系结构，远导光学和智能软件相结合，它提供了复杂工具几何形状的多角度，高分辨率和稳定的自动测量。

随着制造业朝着智能和数字生产的发展，工具视觉测量机将继续发展，以满足对自动化，数据集成和智能检查的未来需求。
