轮廓投影仪的精度直接关系到尺寸测量和几何分析的可靠性，进而影响后续加工、质量控制和产品可靠性。影响投影精度的关键因素可分为四大类：光学系统、机械平台、照明配置和图像算法。本文将结合实际参数和工程用例，对这四大类因素进行分析。
1. 光学系统：图像质量的决定因素

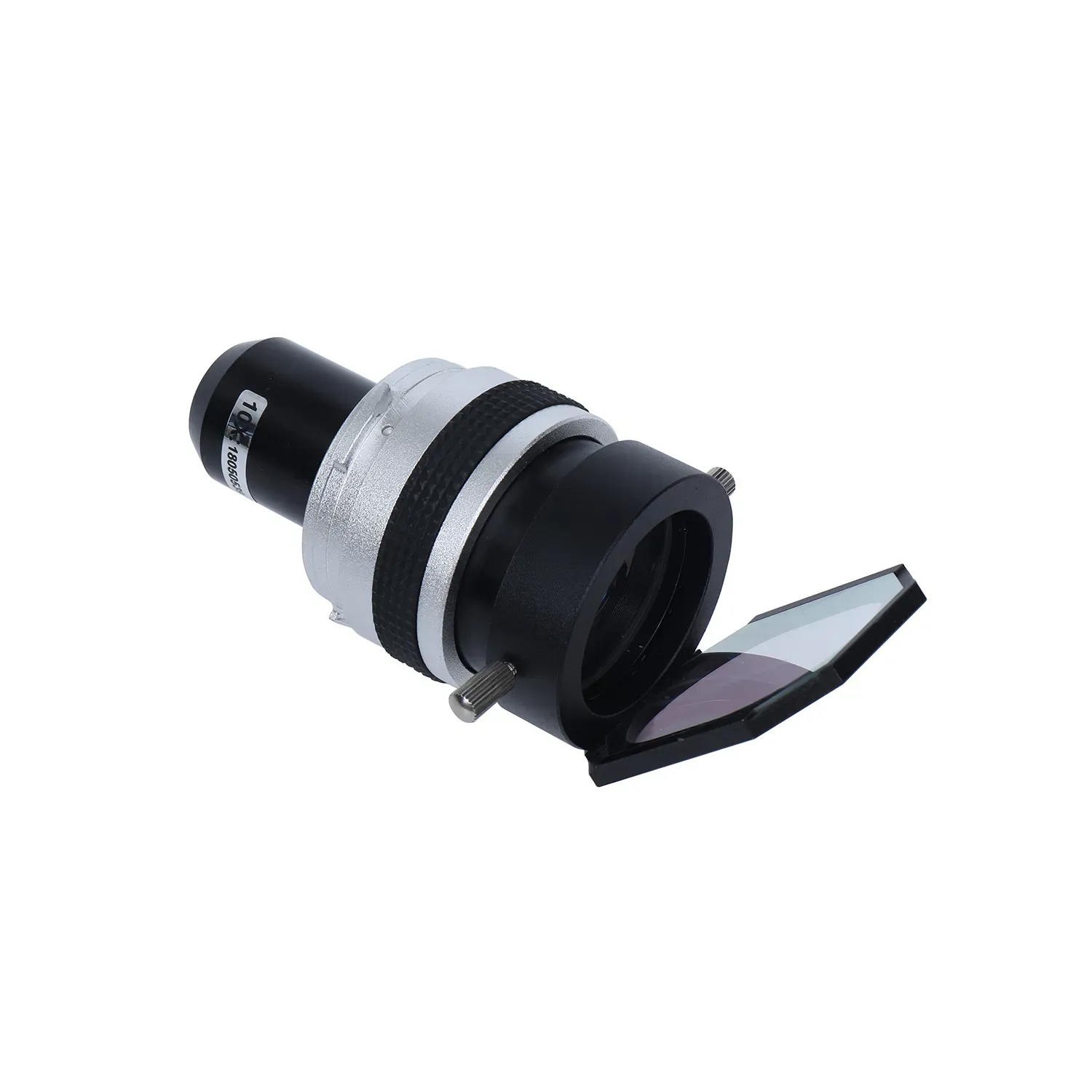

物镜放大倍数
投影精度首先受镜头放大倍数的影响。常见的配置包括 5 倍、10 倍、20 倍和 50 倍。放大倍数越高，像素分辨率就越高。例如：
10 倍镜头搭配 0.001 毫米分辨率的线性刻度，理论上可以实现 0.0001 毫米的测量分辨率。
然而，这是以减小视野为代价的，限制了小型组件的使用。
光学畸变
优质镜头应具备低畸变特性。例如，嘉腾的远心镜头将电视畸变控制在 0.05% 以下，确保成像无畸变，是进行高精度几何比对的理想选择。
成像均匀性
图像中心与边缘不一致可能导致测量误差。多层镀膜镜片和大口径设计是确保宽视野范围内图像质量均匀一致的首选方案。
2.机械平台：位置精度的保证
导轨类型
高端系统采用交叉滚子轴承，实现±1μm的重复精度。
更经济的型号使用直线导轨，其耐磨性较差，并且随着时间的推移可能会产生间隙。
驱动和反馈系统
步进电机+磁栅：1μm分辨率，高性价比。
伺服电机+光栅尺（闭环）：分辨率高达0.5μm，适合高重复性的批量检测。
📌 用例：华南地区一家模具制造商实施了伺服+玻璃光栅尺系统来检测倒角的均匀性。90个样品的重复误差保持在±1.5μm以内。
3. 照明系统：边缘检测的关键
轮廓照明
主要用于轮廓检测。高亮度LED背光（色温约6000K）提供高对比度和清晰的边缘。
表面照明
适用于孔洞或雕刻等特征。可调节角度的环形灯可适应各种反射材料。
光源稳定性
稳定的电源和恒流调节确保亮度始终一致。嘉腾采用PWM调光，亮度波动在1%以内。
📌 用例：在玻璃盖检查项目中，双光源即使在弯曲和透明的表面上也能进行精确的边缘检测。
4. 图像算法与测量软件：自动化的智能引擎
亚像素边缘检测
采用灰度梯度算法，边缘精度可达十分之一像素。
例如，对于 5MP CCD 相机和 3.45 μm 像素尺寸，亚像素处理可产生 ~0.35 μm 边缘分辨率。
形状拟合和轮廓比较
自动与 CAD/DXF 文件匹配，实现 NG 判断和错误映射。
批处理和SPC分析
脚本批处理在30秒内完成10次孔径测量，并生成通过率的统计报告。
📌用例：一家连接器制造商实施了用于引脚位置和间距检测的图像算法，取代了人工检查，并将每日吞吐量提高到 1,200 件。
轮廓投影仪的精度受光学、机械、电子和算法等一系列因素的影响。只有通过优化配置各个模块，才能构建一个高度可重复、对比度高且稳定的测量系统，以满足现代制造业对精度、效率和数字化的要求。
