En la fabricación moderna, especialmente en sectores que requieren procesamiento de componentes de alta precisión y control de calidad, la inspección dimensional precisa y eficiente es un desafío constante. A medida que evolucionan las tecnologías de inspección óptica, el proyector de perfiles se sigue utilizando ampliamente gracias a su medición sin contacto, la imagen magnificada y su manejo intuitivo.

Este artículo explora los usos típicos, las características clave, los casos de aplicación y las razones por las que el proyector de perfiles sigue siendo una herramienta indispensable en la medición industrial.

1. ¿Para qué se utiliza un proyector de perfiles?

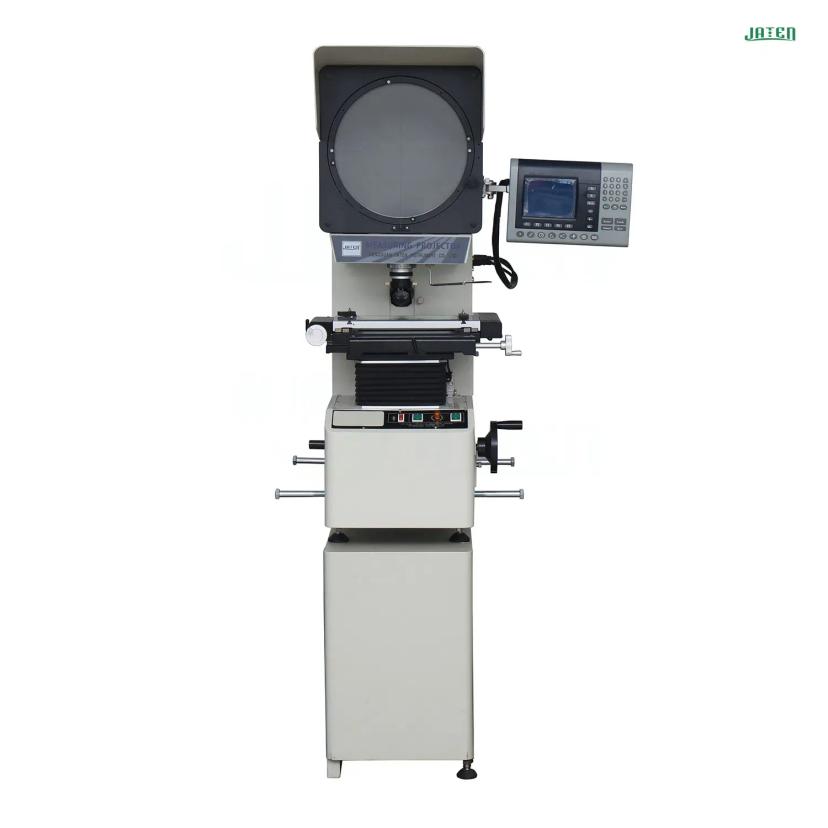

Un proyector de perfiles, también conocido como comparador óptico, es un dispositivo de medición que amplía la silueta o el contorno de una pieza en una pantalla de proyección. Permite realizar mediciones 2D precisas de formas, longitudes, ángulos y contornos mediante una combinación de cuadrículas, superposiciones y lecturas digitales.

Los objetivos de medición típicos incluyen:

Piezas estampadas y de chapa

Tornillos, engranajes, levas

Cavidades de moldes y herramientas de corte

Piezas microelectrónicas, pines, PCB

Plantillas personalizadas y contornos complejos

Los proyectores de perfiles son ideales para piezas pequeñas, frágiles o que tienen una geometría compleja que no es adecuada para herramientas basadas en contacto, como calibradores o CMM.

2. Características principales del proyector de perfiles
Imágenes nítidas con aumento preciso
Equipado con óptica de alta calidad, el proyector ofrece imágenes nítidas y de alto contraste. Ofrece vistas ampliadas de la pieza, tanto verticales como en la misma dirección, lo que facilita la observación de los detalles de bordes y contornos.

🟢 Plataforma de medición de alta precisión
Mediante guías lineales y escalas de vidrio de precisión, el error de medición se puede controlar con un margen de error de ±(3+L/200) μm. Los ejes X e Y ofrecen lecturas estables y repetibilidad, ideales para la inspección de lotes.

🟢 Sistema de iluminación dual
El proyector utiliza iluminación LED transmitida (para el contorno) y reflejada (para los detalles de la superficie). El brillo es ajustable y estable para diversos materiales.

🟢 Estructura robusta, larga vida útil
Con un marco estable y un eje Z guiado por rieles lineales, la máquina mantiene la precisión durante el uso a largo plazo con un desgaste mecánico mínimo.

🟢 Funciones ampliables
Los accesorios opcionales, como un interruptor de pedal y una microimpresora, permiten un rápido muestreo y salida de datos, lo que lo hace adecuado para flujos de trabajo digitales.

3. Aplicaciones en el mundo real
Caso 1: Inspección de piezas estampadas
Una fábrica de estampación de metal utiliza el proyector para inspeccionar el diámetro de los agujeros, los contornos de los bordes y los perfiles de las piezas. En comparación con la inspección con calibrador, la eficiencia se triplica.

Caso 2: Comparación del perfil de engranajes
En la fabricación de engranajes, los ingenieros utilizan un aumento de 100× para comparar los contornos reales de los dientes del engranaje con las plantillas de superposición CAD para identificar desviaciones de forma inmediatamente.

4. Por qué siguen siendo importantes los proyectores de perfiles
A pesar de la aparición de las máquinas de medición por coordenadas y de las máquinas de medición por coordenadas, el proyector de perfiles mantiene una posición firme gracias a:

Intuición visual: ver y juzgar piezas a simple vista.

Precisión sin contacto: no requiere deformación ni sujeción.

Versatilidad: funciona en piezas oscuras, brillantes o transparentes.

Rentabilidad: alta precisión con baja inversión.

Bajo mantenimiento: mecánica robusta, fácil de usar y mantener.

Para tareas que implican verificación repetitiva de piezas 2D o talleres con necesidades de inspección básicas, el proyector de perfiles sigue siendo la opción más eficiente y económica.

5. Consejos de selección
Consideraciones sobre los artículos
Aumento basado en el tamaño de la pieza (por ejemplo, 10×, 50×, 100×)
Modo de proyección Imagen vertical u horizontal, vertical/invertida
El recorrido del escenario depende de las dimensiones de la pieza.
El sistema de iluminación debe admitir tanto la iluminación transmitida como la reflejada.
Opciones de salida Impresora, interfaz RS232, superposición digital
Fácil de usar Interruptor de pedal, reinicio rápido, funciones de superposición de pantalla

Conclusión
Con una precisión confiable, funcionamiento sin contacto y un diseño intuitivo, el proyector de perfiles sigue siendo una herramienta potente en el control de calidad para fabricantes, laboratorios e instituciones de investigación. Ya sea para la inspección de herramientas complejas o para la verificación de líneas de producción de alto volumen, ofrece un rendimiento consistente y confiable.
