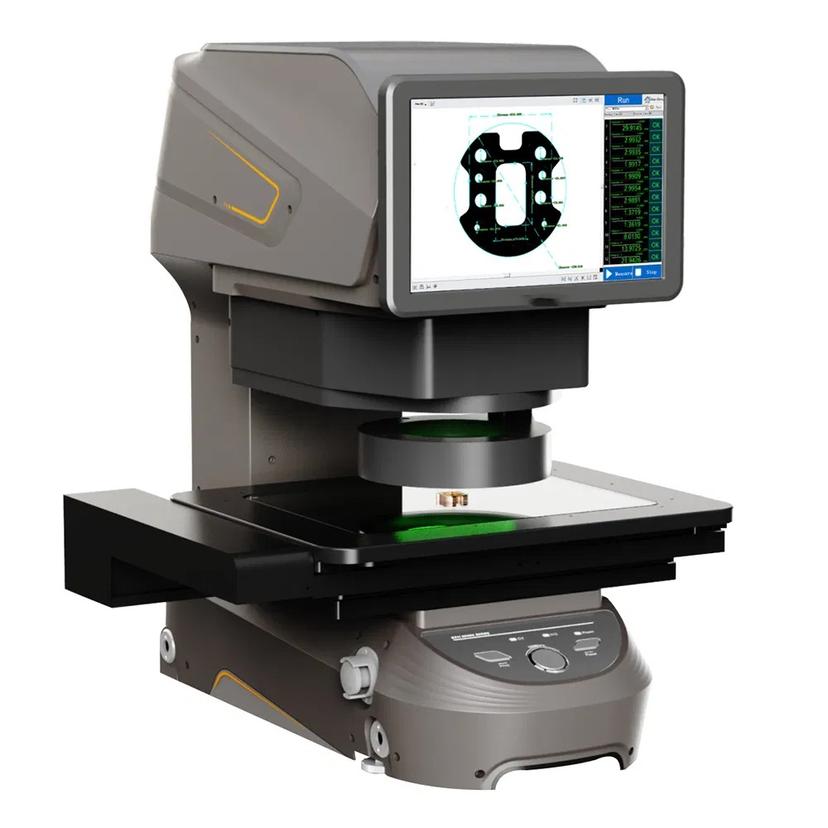

En la fabricación moderna, especialmente en las industrias de mecanizado de precisión, ensamblaje electrónico, nuevas energías y autopartes, la velocidad y la precisión en la medición dimensional se han vuelto cruciales para el control de calidad. Los métodos manuales tradicionales, como proyectores, calibradores y microscopios, no solo requieren mucho tiempo y son propensos a errores, sino que también dependen en gran medida de la experiencia del operador. La nueva generación de sistemas de medición dimensional Fast Image, la serie IM, está diseñada para revolucionar los métodos de medición convencionales, logrando una verdadera inspección dimensional "rápida, de alta precisión y totalmente automática".

1. Propósito y características principales de la serie IM
La Serie IM es un dispositivo de medición sin contacto que integra cámaras HD de grado industrial con algoritmos de reconocimiento de imágenes con IA. Es adecuado para diversos materiales, formas y tipos de lotes. El sistema se aplica ampliamente en industrias como:

Estampado de metal

Moldeo de plástico

Componentes electrónicos

PCB

instrumentos médicos

Pequeñas piezas mecánicas

Los usuarios simplemente colocan la pieza en la plataforma de medición y pulsan el botón de inicio con un solo clic. En tan solo un segundo, el sistema completa la medición de cientos de características, generando automáticamente un informe de inspección completo y subiéndolo al MES o sistema de gestión de datos del cliente.

Ideal para líneas de producción takt time o inspección de gran volumen, la Serie IM ofrece un sistema de circuito cerrado completo, desde una operación simplificada hasta la automatización total de datos.

2. Diseño estructural: un amplio campo de visión se combina con una alta precisión
Una de las innovaciones técnicas más significativas de la Serie IM radica en su modo de medición de campo dual conmutable.

Campo de visión máximo: hasta 300 mm × 200 mm, ideal para componentes grandes como carcasas de baterías, paneles metálicos o piezas alargadas.

Modo de campo pequeño de alta precisión: adecuado para micropiezas, orificios pequeños, ranuras y espaciado fino, con una precisión de medición de hasta 1 μm.

A diferencia de los equipos tradicionales, donde un campo de visión amplio suele comprometer la resolución, la Serie IM utiliza dos lentes telecéntricos y dos cámaras de 20 megapíxeles. Esta configuración no solo proporciona una amplia cobertura, sino que también garantiza imágenes ultranítidas con detalles finos.

3. Sistema de iluminación inteligente para detección avanzada de superficies
Los sistemas de imagen convencionales suelen tener problemas con reflejos superficiales, colores inconsistentes o bordes borrosos, lo que provoca inestabilidad en la medición. La Serie IM supera estos desafíos mediante:

Iluminación de superficie motorizada multiángulo

Combinaciones de iluminación de anillo coaxial y oblicuo

Algoritmos de optimización de la iluminación impulsados por IA

Estas mejoras mejoran significativamente la precisión del reconocimiento de bordes en diversas superficies (por ejemplo, brillantes, mate, galvanizadas, pulidas con chorro de arena).

Ejemplo: Un cliente del sector automotriz necesitaba inspeccionar la separación de los bordes en piezas metálicas chapadas. Los sistemas de visión tradicionales fallaban debido a rebabas y reflejos. La Serie IM utilizó reconocimiento de bordes con IA y filtrado de ruido para excluir áreas no válidas y realizar una detección de alta precisión de múltiples bordes en tan solo un segundo.

4. Integración de automatización y operación con un solo clic
La serie IM fue diseñada con la filosofía de “resultados profesionales para cualquier usuario” y ofrece una interfaz de curva de aprendizaje cero:

Interfaz gráfica: Las herramientas de arrastrar y soltar no requieren experiencia en codificación

Enfoque automático y posicionamiento automático: el sistema reconoce automáticamente las coordenadas y la orientación, sin necesidad de una alineación precisa

Programas de medición precargados: medición basada en plantillas con un solo clic

También admite la integración de E/S con PLC, brazos robóticos y sistemas de carga/descarga, lo que resulta ideal para la automatización en línea, casi en línea o por lotes. Los clientes pueden activar la conmutación de programas y el registro de datos mediante señales con codificación decimal para una inspección fluida de múltiples productos.

5. Gestión inteligente de datos y generación de informes
Después de la medición, la Serie IM genera automáticamente informes de inspección visual y admite:

Cargas directas a sistemas MES/QMS

Exportar en formatos Excel, PDF o SPC

Gráficos superpuestos, gráficos de tendencias y marcas fuera de tolerancia

Los datos son rastreables y cumplen con los estándares de gestión de calidad, lo que ayuda a las empresas a mejorar el análisis de rendimiento, el diagnóstico de causas raíz y la optimización de procesos.

6. Diseño de escritorio compacto para una implementación flexible
Diseñado como un sistema de escritorio compacto, la Serie IM ahorra espacio y se puede implementar fácilmente en:

Bordes de la línea de producción

Laboratorios de control de calidad

Estaciones de inspección de entrada o salida

Cuenta con una estructura integral que no requiere fuente de aire externa ni soportes adicionales. Su diseño compacto y estético lo hacen ideal para entornos con espacio limitado, alineándose con las necesidades de las fábricas inteligentes modernas, tanto en eficiencia como en estética.

7. Serie IM de un vistazo
Descripción de la función
Medición con un solo clic No necesita programación, interfaz intuitiva
Rendimiento ultrarrápido Mida más de 100 funciones en 1 segundo y ahorre más del 90 % del tiempo
Alta precisión Precisión de hasta 1 μm, excelente repetibilidad
Campo de visión dual Cambie entre los modos de vista amplia y alta precisión
Enfoque y posicionamiento automáticos Sin ajuste manual, reconocimiento instantáneo
Salida de datos inteligente Integración perfecta con los sistemas del cliente
Detección de bordes con IA Filtra el ruido y encuentra el límite verdadero
Sistema de escritorio de tamaño compacto, fácil implementación

8. Ejemplos de aplicación3C Electronics: Mida más de 50 pines de conectores tipo C con un solo clic

Estampado de metal: Inspeccione por lotes contornos, distancias de orificios, ángulos y cargue automáticamente los resultados a ERP

Dispositivos médicos: Analice y mida microestructuras y perfiles de superficie con altísima precisión
