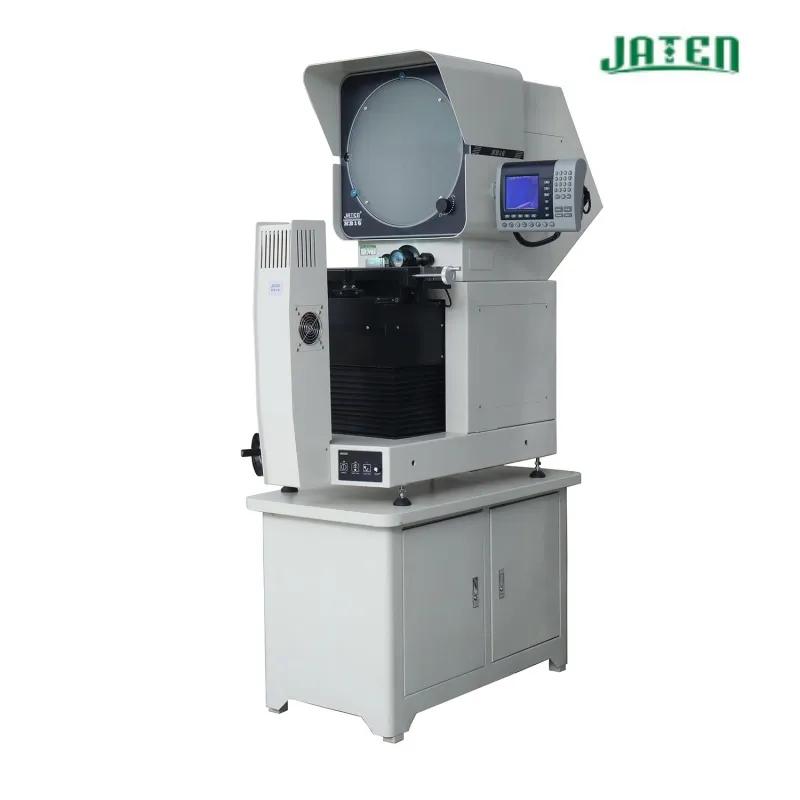

En el campo de la fabricación de precisión, los proyectores de perfiles horizontales siguen siendo una herramienta clásica y eficaz de inspección óptica. Gracias a sus sistemas ópticos avanzados, plataformas de movimiento estable, procesamiento inteligente de imágenes y una arquitectura de control altamente integrada, ofrecen un sólido soporte para la medición dimensional y de contornos de componentes. Este artículo analiza los módulos y tecnologías clave que sustentan estos dispositivos desde una perspectiva industrial.
Sistema óptico: la base de la obtención de imágenes de alta calidad
El módulo óptico determina la calidad de la imagen y es fundamental para la precisión de la medición.
Configuración de la lente: aumento y diseño telecéntrico
Los aumentos más comunes son 5x, 10x, 20x y 50x. Cada uno es adecuado para diferentes tamaños de componentes y niveles de precisión. Los lentes telecéntricos son los preferidos para tareas de alta precisión debido a su baja distorsión y a la ausencia de paralaje en las imágenes.
Profundidad de campo y control de iluminación
La apertura ajustable controla la profundidad de campo, lo que garantiza imágenes nítidas en objetos de diferentes alturas. Las fuentes de luz LED de alta intensidad se utilizan ampliamente por su larga duración, baja emisión de calor y brillo uniforme, ideales para un funcionamiento prolongado.
📌 Ejemplo: FAW Group utiliza una lente telecéntrica de 10x combinada con luz fría LED para lograr imágenes de bordes de alto contraste para la inspección del radio del buje (R).
Plataforma de movimiento: garantiza un movimiento preciso y una medición estable
La plataforma de movimiento XY afecta la estabilidad y repetibilidad de la medición, actuando como estructura mecánica central.
Estructura del riel guía: guías lineales vs. guías de rodillos cruzados
Las guías lineales o de rodillos cruzados de alta precisión proporcionan una excelente resistencia a la vibración y capacidad de carga, manteniendo un rendimiento constante a lo largo del tiempo.
Mecanismo de accionamiento y retroalimentación: motores paso a paso/servomotores + codificadores de alta resolución
Las plataformas automatizadas suelen utilizar motores paso a paso o servomotores, equipados con codificadores ópticos o magnéticos para la retroalimentación de posición. Las resoluciones pueden alcanzar hasta 1 μm.
📌 Ejemplo: Un fabricante de PCB en Shenzhen utiliza una plataforma automatizada con escalas magnéticas para medir los diámetros de los orificios de la placa, logrando una repetibilidad de ±2 μm.
Sistema de procesamiento de imágenes: permite una inspección y automatización eficientes
Los proyectores de perfiles modernos integran captura de imágenes y procesamiento digital para mejorar la automatización.
Cámaras industriales: sensores CMOS vs. CCD
Las opciones varían desde cámaras industriales de 1,3 MP hasta 5 MP. Los sensores CCD ofrecen un mejor rango dinámico y rendimiento en condiciones de poca luz, mientras que los sensores CMOS son rentables y energéticamente eficientes, ideales para mediciones estándar.
Algoritmos de imagen: Extracción de bordes y análisis de forma
Los algoritmos de procesamiento de imágenes incorporados realizan detección de bordes, comparación geométrica, anotación y exportación de datos, lo que mejora la velocidad y la confiabilidad de la medición.
📌 Ejemplo: Un fabricante de óptica aplica detección de bordes basada en IA para identificar defectos en el chaflán, lo que reduce significativamente el tiempo de inspección manual.
Arquitectura de control: Operación coordinada e interacción del usuario
El sistema de control sincroniza todos los módulos, gestionando comandos y salida de datos.
Diseño de controlador: PC industrial o sistemas integrados
Estos sistemas suelen basarse en PC industriales o controladores integrados, que admiten control multieje, procesamiento de imágenes y conectividad periférica. Son estables y altamente escalables.
Interfaz de software: UI fácil de usar + salida de datos flexible
Los sistemas modernos cuentan con interfaces de pantalla táctil intuitivas, scripts de medición personalizados, generación automatizada de informes y acceso remoto, lo que admite la integración MES/ERP.
📌 Ejemplo: Una fábrica de moldes utiliza mediciones de lotes basadas en scripts, lo que aumenta la productividad en más del 35%.
Conclusión
Con imágenes fiables, plataformas de movimiento precisas, potente análisis de imágenes y sistemas de control inteligentes, los proyectores de perfiles horizontales siguen siendo una herramienta esencial en el panorama actual de la inspección. La configuración adecuada de estos módulos permite a los fabricantes optimizar el control de calidad y agilizar el proceso de inspección dimensional y de contornos.
