Máquina dispensadora automática de 3 ejes: solución inteligente y confiable para aplicaciones de pegamento de precisión

blog avatar

Escrito por

JATEN

Publicado
Jun 14 2025
  • producto

Síganos

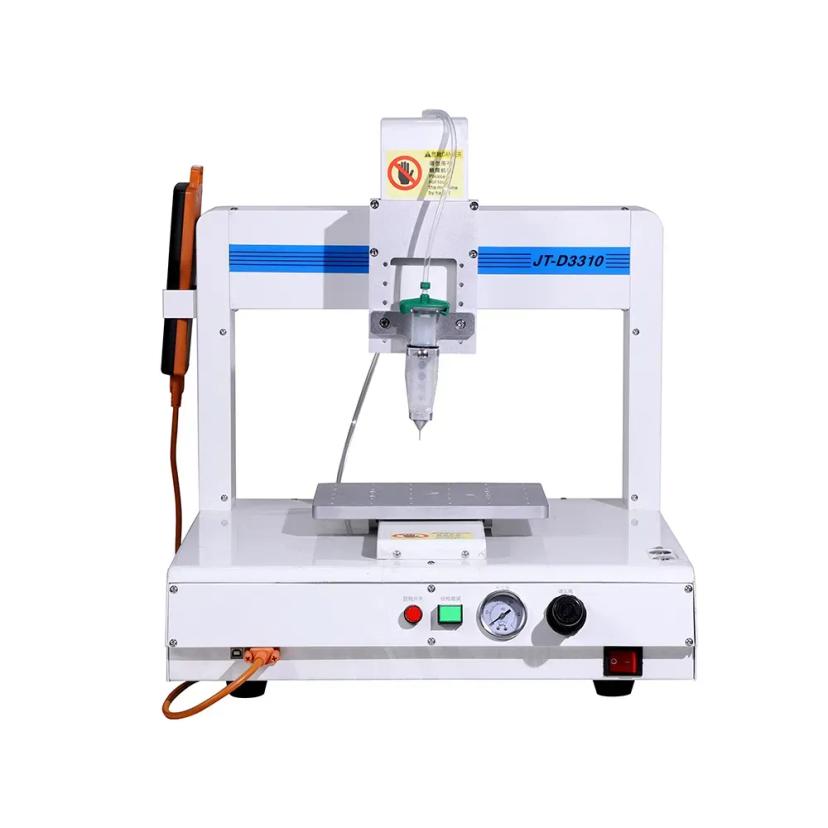

3-axis-dispensing-machine

A medida que la automatización industrial continúa evolucionando, los métodos tradicionales de dosificación manual son cada vez más incapaces de satisfacer las demandas de eficiencia, consistencia y calidad de la fabricación moderna. Para afrontar estos desafíos, la máquina dosificadora automática de 3 ejes se ha convertido en una solución ideal para aplicaciones en las industrias de electrónica, LED, nuevas energías, automoción y dispositivos médicos.

Este artículo proporciona una descripción general completa de las características, el diseño estructural, el sistema de control y los escenarios de aplicación de las máquinas dispensadoras de 3 ejes, ofreciendo una comprensión clara de cómo funciona este equipo maduro y confiable.


¿Qué es una máquina dispensadora automática de 3 ejes?

Una máquina dispensadora de 3 ejes es un dispositivo que automatiza la aplicación de adhesivo en un espacio tridimensional a lo largo de los ejes X, Y y Z. A diferencia de las operaciones manuales, ofrece un rendimiento de alta velocidad, programable y repetible para una amplia variedad de tareas de dispensación.

Los componentes clave incluyen:

  • Plataforma de movimiento XYZ

  • Sistema de control (basado en PC o integrado)

  • Válvulas dosificadoras (de aguja, de chorro, de tornillo, etc.)

  • Interfaz de usuario (pantalla táctil o consola de enseñanza)

  • Módulos opcionales: alineación de visión, calefacción, rotación del eje R


Características y ventajas clave

1. Reemplaza el trabajo manual para una dispensación consistente

La máquina automatiza el control preciso del volumen, la trayectoria y la velocidad de salida del pegamento. Garantiza operaciones consistentes y repetibles, ideal tanto para tareas de dispensación sencillas como complejas.

Por ejemplo, en el montaje de altavoces para teléfonos inteligentes, la máquina puede dispensar adhesivo con precisión en cada punto de montaje, lo que aumenta la eficiencia de producción de 3 a 5 veces en comparación con los métodos manuales.


2. Operación fácil de usar y configuración rápida

Equipada con una interfaz de dos idiomas (chino/inglés) , la máquina es intuitiva y fácil de usar.
Los programas de dispensación se pueden crear mediante:

  • Modo de enseñanza (guía manual)

  • Entrada de coordenadas y programación gráfica

  • Carga y descarga de programas USB (conveniente para la gestión de datos y el uso compartido de máquinas)

No se requiere una PC externa; la máquina funciona de forma independiente, lo que la hace ideal para entornos de producción con espacio limitado o semiautomatizados.


3. Control de aguja incorporado: no requiere colgante externo

A diferencia de otras máquinas que requieren controles externos, este modelo cuenta con botones de control de aguja integrados , lo que permite una rápida configuración y depuración de la trayectoria directamente desde la unidad. Esto simplifica la puesta en marcha y acorta el tiempo de cambio de producción.


4. Estructura mecanizada por CNC de alta rigidez

El bastidor de la máquina está fabricado mediante procesamiento integrado CNC de alta precisión , lo que garantiza una alineación vertical precisa de todos los ejes y una rigidez superior.

Los beneficios incluyen:

  • Vibración y deformación reducidas

  • Estabilidad estructural a largo plazo

  • Resistencia a la corrosión de grado industrial y compatibilidad con salas blancas

Además, cuenta con un diseño ultra silencioso , reduciendo el ruido ambiental durante el funcionamiento y mejorando la comodidad en el lugar de trabajo.


5. Dispositivo de enseñanza gráfico para programación intuitiva

Un módulo de aprendizaje gráfico (opcional o integrado) facilita la configuración de rutas con funciones basadas en iconos. Los operadores pueden programar rápidamente rutas complejas, incluyendo:

  • Enseñanza manual de coordenadas

  • Duplicación de matriz

  • Ajustes de compensación

  • Importación/exportación de programas entre máquinas

Este diseño es particularmente útil para la fabricación flexible y los cambios frecuentes de productos, como módulos de cámara, componentes automotrices o PCB flexibles.


6. Interpolación de arco de 3 ejes real para la dosificación de trayectorias 3D

Equipada con un controlador de movimiento avanzado basado en PC , la máquina admite PTP (punto a punto), CP (trayectoria continua) e interpolación de arco completo de 3 ejes , lo que permite una dispensación 3D no plana.

Aplicable a:

  • Aplicaciones de superficies curvas (por ejemplo, relojes inteligentes)

  • Sellado irregular de fronteras

  • Superficies inclinadas o escalonadas

Para los productos que requieren dispensación de trayectoria 3D, esta función mejora la calidad y la flexibilidad operativa.


7. Compatible con una amplia gama de adhesivos

Esta máquina puede manejar una variedad de tipos de adhesivos y procesos, incluidos:

Tipo de adhesivo Aplicaciones típicas
Silicona Encapsulación de LED, módulos de potencia
Pegamento rojo/conductor Fijación PCBA, blindaje EMI
Pegamento UV Conjunto de módulo de lente, unión
Epoxi AB Carcasa de dispositivo médico
Pasta térmica Paquetes de baterías, electrónica automotriz
Pegamento instantáneo Microunión precisa, sellado COB

Los modos de dispensación admitidos incluyen puntos, dibujo de líneas, trayectorias circulares, diseños de matriz, seguimiento de altura y más, satisfaciendo una amplia variedad de necesidades de proceso.


Escenarios de aplicación

📌 Módulos de cámara para teléfonos inteligentes: pegamento UV o plateado para un montaje preciso, posicionamiento asistido por visión
📌 Tableros de Automoción: Sellado estructural con cola AB en trayectorias multipunto
📌 Ensamblaje de jeringa médica: Aplicación instantánea de adhesivo a lo largo de superficies curvas o inclinadas
📌 Encapsulación de pegamento negro COB: Sellado sin costuras con control de ruta programable


Conclusión: ¿Por qué elegir una máquina dispensadora de 3 ejes?

La máquina dispensadora automática de 3 ejes ofrece un equilibrio ideal entre costo, versatilidad y rendimiento . Sus principales ventajas incluyen:

  • Amplia aplicación en múltiples industrias.

  • Fácil de usar y mantener, incluso para no expertos.

  • Construcción robusta con estabilidad a largo plazo

  • Programación flexible y control de ruta avanzado

  • Menor inversión inicial, rápido retorno de la automatización

Para fábricas pequeñas y medianas, producción OEM o talleres de I+D, un dispensador de 3 ejes es una actualización esencial hacia la fabricación inteligente.
