En el campo de la fabricación de precisión, la inspección dimensional juega un papel vital en el control de calidad. A medida que las piezas se vuelven más complejas, la demanda de mayor precisión y eficiencia aumenta. En ciertos casos, las herramientas de medición basadas en contacto tradicionales ya no son suficientes. Como resultado, los dispositivos sin contacto, como las máquinas de medición de video, ofrecen una alternativa al aprovechar imágenes ópticas y procesamiento de imágenes digitales.

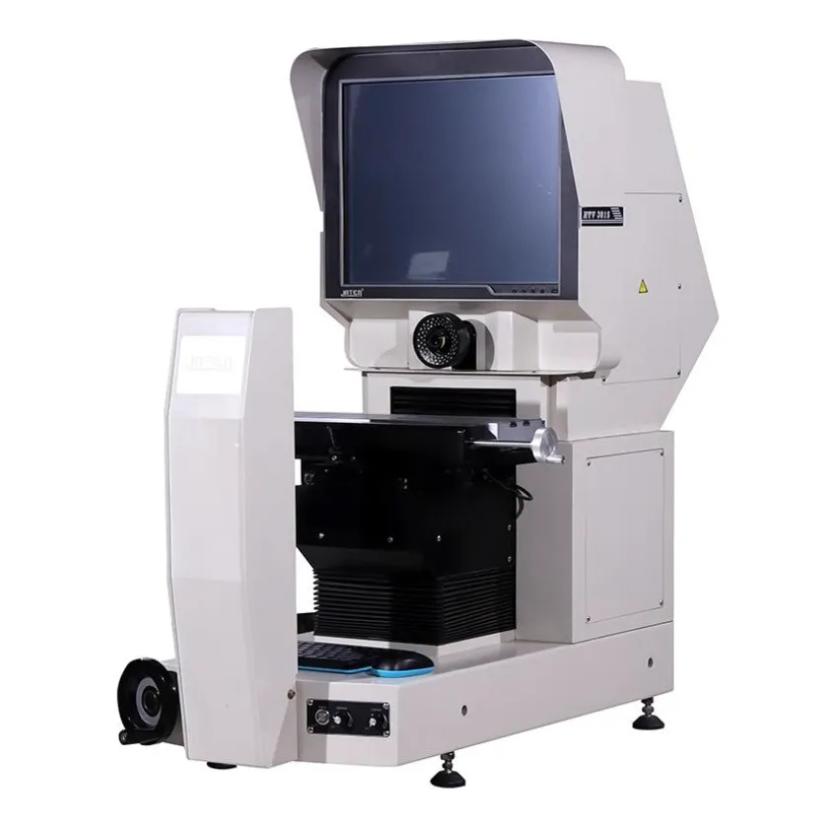

Entre ellos, la máquina de medición de video manual presenta una estructura relativamente simple y una operación flexible, por lo que es adecuada para tareas de inspección de lotes pequeños y de variedades múltiples. Se usa comúnmente en pequeñas y medianas empresas de fabricación, laboratorios y entornos de I + D. Este artículo proporciona una visión general de sus principios de trabajo, estructura central y características operativas.

1. Principio de imágenes: combinando óptica con una etapa manual
En el núcleo de la máquina de medición de video manual está su sistema de imágenes ópticas. Usando una lente industrial, el sistema magnifica el objeto, y la imagen resultante es capturada por una cámara industrial y se muestra en un monitor.

Muchos de estos sistemas usan lentes telecéntricas, que ayudan a reducir la distorsión de la imagen y garantizan una definición de borde constante incluso a diferentes alturas. Esto contribuye a mediciones más repetibles.

La pieza de trabajo se coloca en un escenario de vidrio o metal. El operador ajusta los ejes x e y a través de perillas manuales para llevar el área objetivo al campo de visión. El enfoque se realiza ajustando manualmente el eje z. Todo el proceso se controla manualmente, confiando en el juicio del operador, sin detección de borde automático.

2. Captura y pantalla de imágenes: asistido por cámaras CCD
La imagen ampliada es capturada por una cámara CCD y se transmite en tiempo real al software de medición. Una cámara de alta resolución puede proporcionar imágenes claras con suficiente contraste, lo que facilita la observación de borde.

La calidad de la imagen afecta directamente los resultados de la medición. Los operadores deben ajustar cuidadosamente el enfoque y la iluminación hasta que los bordes parezcan afilados y bien definidos en la pantalla.

3. Procesamiento de imágenes: detección de bordes y medición geométrica
Una vez que se captura la imagen, el software lo procesa utilizando algoritmos para detectar bordes y extraer características geométricas. Las medidas típicas admitidas incluyen:

Diámetros de los agujeros y distancias centrales

Longitud y ángulos de la línea

Radios de arco y tangentes

Distancias punto a punto

Los operadores seleccionan regiones de destino haciendo clic o dibujando un cuadro, y el sistema se ajusta a la geometría correspondiente para la medición. También se pueden medir múltiples características en secuencia para analizar la forma y el espacio.

La precisión de la detección de borde a menudo depende de los hábitos y el dominio del usuario. El enfoque incorrecto o el mal reconocimiento de borde pueden conducir a resultados inconsistentes.

4. Sistema de iluminación: Mejora de contraste y claridad de borde
La iluminación es crítica para la calidad de la imagen. La mayoría de los sistemas incluyen varias opciones de iluminación como:

Luz del anillo: resalta las texturas superficiales

Luz inferior (transmitida): para mediciones de silueta

Luz coaxial: para superficies reflectantes como piezas de metal

La iluminación apropiada mejora el contraste y ayuda a definir los bordes. Debido a que las piezas de trabajo varían en material, color y geometría, el sistema de iluminación generalmente permite un control de brillo independiente.

5. Estilo de operación: control manual para tareas flexibles
Todos los pasos de medición se controlan manualmente, incluido el movimiento de la plataforma, el enfoque, la selección de características y la exportación de resultados. Si bien carece de automatización, el sistema manual tiene algunas ventajas:

No hay necesidad de programación, adecuada para tareas no repetitivas

Permite la libre circulación para inspeccionar formas complejas

Costo relativamente menor para las empresas más pequeñas

Sin embargo, la operación efectiva requiere cierta capacitación, especialmente en el enfoque, la evaluación de imágenes y el ajuste de iluminación.

6. Salida de resultados: capacidad de informes básicos
Después de la medición, el sistema puede exportar los resultados como hojas de cálculo, imágenes anotadas o dibujos CAD. Los formatos comunes incluyen Excel, PDF y DXF. Esto facilita el seguimiento de los registros de inspección y generar informes de calidad.

Algunos software también admiten la verificación básica de tolerancia, lo que permite a los usuarios marcar las dimensiones fuera de especificación.

7. Casos de uso adecuados: lote pequeño, I + D o geometría compleja
Las máquinas de medición de video manual son más apropiadas para:

Pequeñas cantidades y múltiples tipos de piezas

Inspección del primer artículo durante el desarrollo de productos

Piezas con puntos de medición dispersos o no uniformes

Entornos educativos o de laboratorio

Si bien no está diseñado para la automatización de alta velocidad, sirve bien como una herramienta de inspección complementaria en muchos entornos de producción.

Conclusión
Como una forma básica de medición de video, los sistemas manuales se valoran por su practicidad y accesibilidad. Su estructura es relativamente simple, y su funcionalidad es suficiente para muchas tareas diarias de inspección 2D.

Son especialmente útiles en operaciones que necesitan un control manual flexible y donde los sistemas automatizados pueden ser excesivos. Si bien no están destinados a reemplazar máquinas de medición de coordenadas de alta gama o sistemas automatizados, las máquinas de medición de video manual siguen siendo una opción válida para muchos escenarios de control de calidad, particularmente donde importan el costo, la variedad y la flexibilidad.
