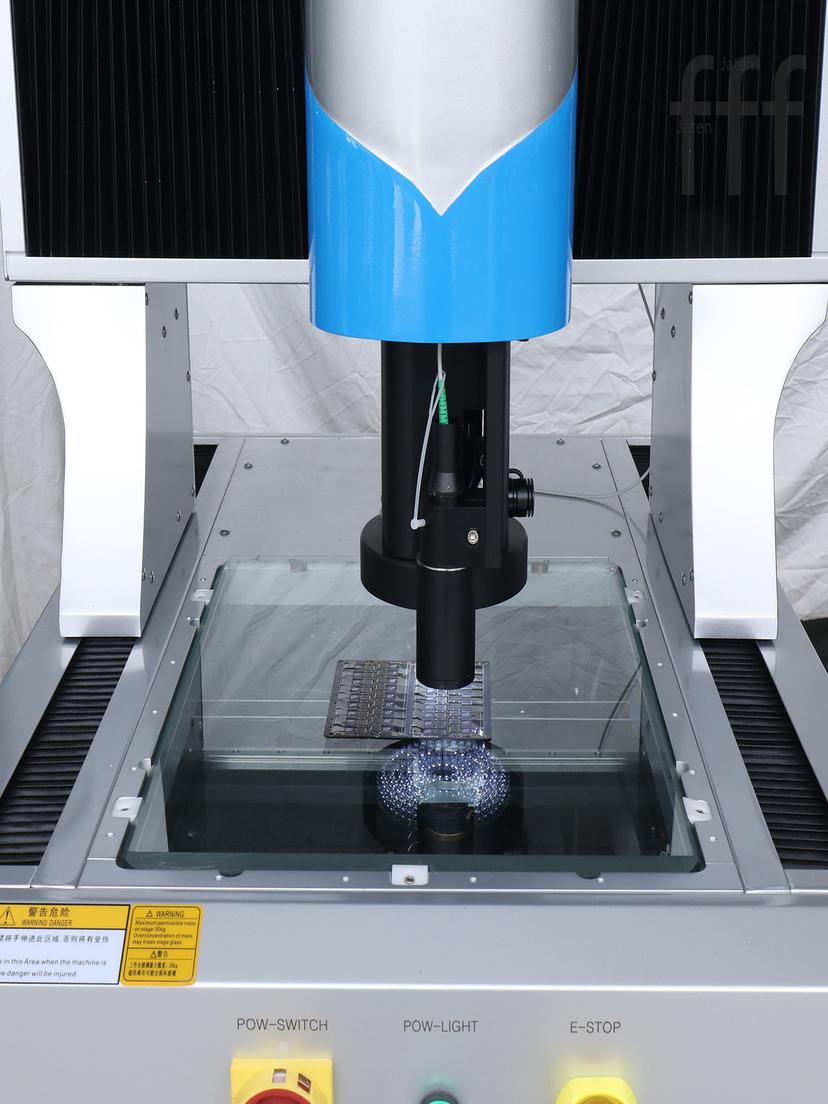

El principio de funcionamiento fundamental de una máquina de medición por vídeo (VMM) consiste en obtener una imagen de la pieza mediante un sistema de imagen óptica, extraer los contornos de los bordes a partir de la imagen y calcular las dimensiones en función de su posición. Por lo tanto, la precisión en la detección de bordes determina directamente la fiabilidad de los resultados de la medición. A lo largo de todo el proceso de medición, el método de iluminación es uno de los factores más importantes que influyen en la detección de bordes.
1. Principios fundamentales de la detección de bordes
El "borde" medido por un VMM es esencialmente la posición en la imagen donde el contraste claro-oscuro experimenta un cambio brusco. El software identifica el punto de inflexión de este cambio de contraste mediante algoritmos y lo define como el límite físico de la característica. Sin embargo, la posición de este punto de inflexión no es fija: depende de la distribución de brillo que se forma cuando la luz incide sobre la pieza, y los diferentes métodos de iluminación producen distribuciones de brillo marcadamente distintas, lo que provoca que la misma característica arroje dimensiones medidas diferentes.
2. Aplicabilidad y limitaciones de los diferentes métodos de iluminación
Los métodos de iluminación que se utilizan habitualmente en los VMM incluyen principalmente luz anular, retroiluminación (luz de contorno) e iluminación de superficie, cada uno adecuado para diferentes escenarios de medición.
La luz anular ilumina la superficie de la pieza de trabajo desde alrededor de la lente en un ángulo determinado, lo que resulta adecuado para la medición dimensional general de elementos planos y la observación de defectos superficiales. Sin embargo, en el caso de elementos con chaflanes o biseles, los rayos oblicuos de la luz anular producen reflejos en la superficie chaflán, lo que provoca un desplazamiento de la posición del borde. Tomando como ejemplo la medición del diámetro de un orificio chaflán: cuando la luz anular ilumina directamente desde arriba, los reflejos en la cara chaflán hacen que el borde del orificio se expanda hacia afuera, y la posición del borde extraída por el software es mayor que el diámetro real del orificio.
La retroiluminación (luz de contorno) ilumina la pieza desde abajo hacia arriba, y la lente captura la silueta proyectada de la misma. El borde representa el límite físico real de la pieza, lo que proporciona resultados de medición más precisos, especialmente adecuados para agujeros pasantes, contornos exteriores y características similares. Sin embargo, la retroiluminación no puede capturar información sobre la superficie superior de la pieza, por lo que no es adecuada para agujeros ciegos, cavidades y otras características que requieren la visualización de la superficie.
La luz superficial (luz de bajo ángulo) ilumina la superficie de la pieza de trabajo en un ángulo bajo, lo que resulta adecuado para realzar el contraste de detalles finos como líneas grabadas y texto micromecanizado. En superficies pulidas altamente reflectantes, la luz anular crea grandes puntos brillantes en la superficie, impidiendo la extracción de los bordes; en estos casos, la luz superficial de bajo ángulo o los filtros polarizadores para suprimir la reflexión especular pueden mejorar eficazmente el contraste de los bordes.
3. Impacto del estado del módulo de iluminación en la consistencia
Más allá del método de iluminación, el estado de funcionamiento del módulo de iluminación también afecta la consistencia de las mediciones. Los VMM suelen utilizar fuentes de luz LED, y con el tiempo de funcionamiento, los LED individuales pueden degradarse o fallar, lo que provoca una distribución desigual del brillo en el campo de visión. Esta falta de uniformidad hace que la misma característica arroje resultados de medición diferentes en distintas orientaciones, y a menudo es difícil de detectar directamente, atribuyéndola fácilmente a la rectitud de la guía o a problemas del sistema óptico.
Algunos modelos incorporan diseños específicos para el control de la fuente de luz. Por ejemplo, el JATEN JTDIM cuenta con un sensor de brillo integrado que monitoriza la luminancia de la fuente de luz en tiempo real y realiza una compensación automática, mitigando en cierta medida la variación de brillo causada por el envejecimiento de los LED. Además, elJATEN JTDIM integra un sistema de control de fuente de luz LED programable de desarrollo propio, que permite preconfigurar y ajustar parámetros de iluminación como el brillo para diferentes escenarios de medición, lo que ayuda a mantener condiciones estables de detección de bordes en distintas piezas. El JTDIM-200 emplea un diseño de iluminación LED multiángulo, utilizando rayos multiángulo para reducir la reflexión de la superficie y mejorar la visibilidad del contorno, siendo adecuado para piezas de diversos materiales y acabados superficiales.
4. Recomendaciones de uso
En la práctica, el método de iluminación debe seleccionarse según el tipo de característica que se mida: la retroiluminación es la mejor opción para orificios pasantes y contornos exteriores; la luz anular para características superficiales y dimensiones planas; y la luz de bajo ángulo o los filtros polarizadores para superficies altamente reflectantes. Además, se debe inspeccionar periódicamente el estado de funcionamiento del módulo de la fuente de luz y reemplazar rápidamente los LED viejos o defectuosos para evitar desviaciones de medición ocultas causadas por una iluminación irregular. El registro estandarizado de los parámetros de iluminación también ayuda a mejorar la comparabilidad de los resultados de medición entre diferentes lotes y periodos de tiempo.
