ビデオ計測において、測定ステージ上でのワークピースの固定方法は、測定結果の信頼性に直接影響します。不安定なデータセットの多くは、計測器自体に起因するものではなく、不適切な固定方法に起因しています。本稿では、固定の安定性、ワークピースの変形、および基準点の保持という3つの側面から、固定方法が測定結果に及ぼす影響を分析します。
1. クランプ安定性と再現性
クランプの主な機能は、測定プロセス中にワークピースを固定することです。ビデオ測定機が画像をキャプチャして座標を計算する際、ステージ上のワークピースの初期位置を基準として使用します。測定中にワークピースが数マイクロメートルでもずれると、その位置に基づいたその後のすべての測定値にずれが生じます。
このようなずれの一般的な原因としては、クランプ力が不十分なためにワークピースが自重やステージの振動で滑ってしまうこと、治具の接触面とワークピースの間に油や切粉などの異物が付着して接触が不安定になること、治具自体の剛性が不十分で外部からの力によって弾性変形してしまうことなどが挙げられます。これらの要因は肉眼では確認できない場合が多いものの、繰り返し測定データでは明らかなばらつきとして現れます。
位置、平行度、同軸度など、基準面に基づく幾何公差項目においては、基準面の位置精度が極めて重要です。クランプ中に基準面がずれると、その基準面を基準としたすべての測定結果が無効になります。たとえ測定値が公差範囲内に見えても、実際の判断は誤りです。
2. クランプ力によるワークピースの変形
不適切なクランプ方法は、安定性に影響を与えるだけでなく、加工物の形状を直接変化させる可能性もあります。薄肉部品、細長い部品、および剛性の低い構造部品は、特にこの影響を受けやすいです。
よくある間違いは、薄肉ワークピースを固定するために加工用クランプを直接使用することです。加工用クランプは通常、切削力に抵抗するように設計された大きなクランプ力を発揮しますが、測定用治具にはそのような力は必要ありません。過剰なクランプ力は薄肉部品に弾性変形を引き起こします。例えば、クランプで圧縮された薄肉リングは断面が円形から楕円形に変化し、測定された直径は実際の値よりも小さくなります。クランプを解放するとワークピースは元の形状に戻り、実際の寸法は測定データと一致しなくなります。この誤差は系統的であり、繰り返し測定しても検出できません。座標測定機などの他の測定方法と比較した場合にのみ明らかになります。
もう一つ注意すべき点は、磁気ベースの使用です。鋼材のワークピースの場合、作業者は固定に磁気ベースを使用することがあります。磁気クランプは便利ですが、磁力によってワークピースがわずかに傾くことがあり、特にワークピースの底面が平坦でない場合は、目視で確認するのが困難です。この傾きによって測定面が光軸に対して垂直でなくなり、コサイン誤差が生じ、測定値が実際よりも大きくなってしまうことがあります。
3. 適切なクランプの原則
上記の問題に対処するため、ビデオ計測におけるクランプ処理は以下の原則に従うべきである。
専用の測定治具を使用してください。測定治具は、最小限のクランプ力で確実な固定を実現するように設計されており、加工治具に必要な力とは異なります。専用治具の位置決め面とクランプポイントは、重要な測定領域付近に力が加わらないように適切に配置する必要があります。
クランプ力を適切に制御してください。クランプ力は、測定中にワークピースがずれることなく保持されるために必要な力に限定し、過度な安全マージンを設けることは避けてください。薄肉で変形しやすい部品の場合は、多点均一クランプまたは弾性支持を用いて力を分散させることができます。
基準面を清潔に保ってください。クランプを行う前に、治具の位置決め面とワークピースの基準面を確認し、油、切粉、ほこりを取り除いてください。微細な異物でもワークピースが傾いたり持ち上がったりして、基準面の精度に影響を与える可能性があります。
摩耗した部品は速やかに交換してください。治具の位置決めピンや支持支柱などの部品は長期間使用すると摩耗し、位置決め面が摩耗すると本来の精度が保証されなくなります。これらの部品の状態は定期的に点検し、摩耗した部品は速やかに交換して、治具の摩耗による系統的なずれを防いでください。
4. 機器構造との連携

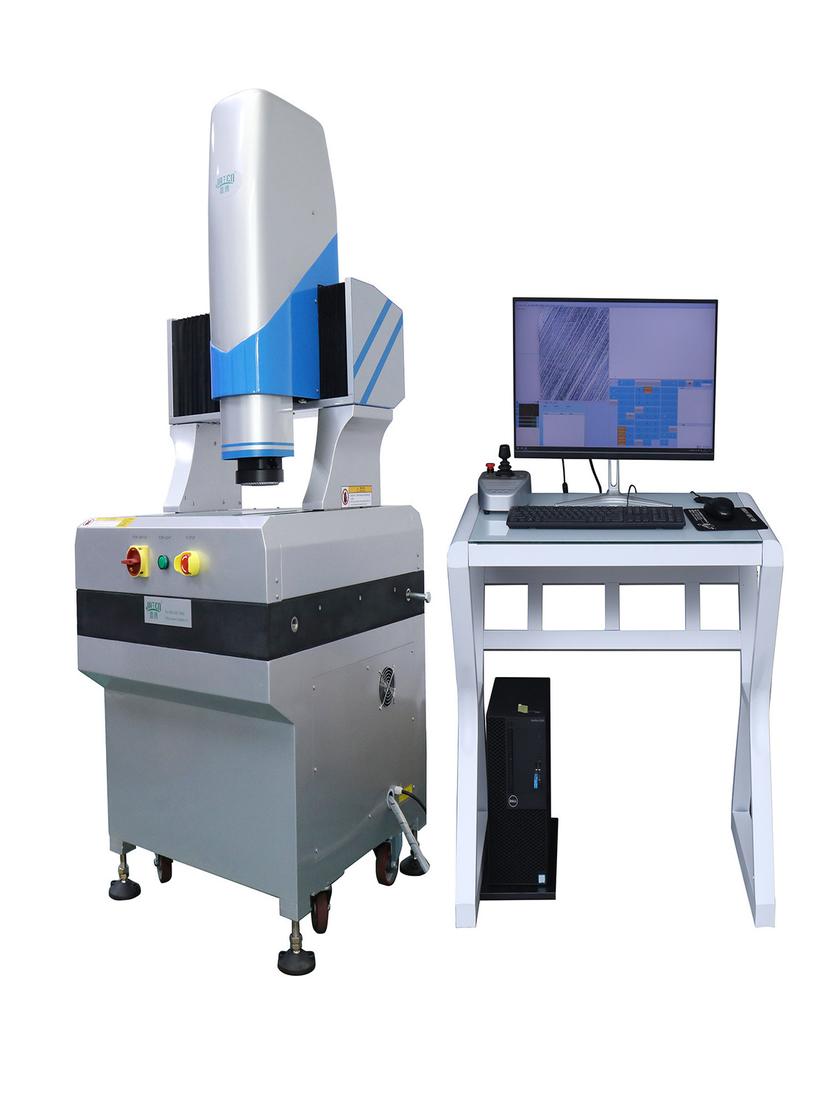

クランプの信頼性は、計測器のステージ構造にも関係します。JATENのビデオ計測機のステージは、電動ステージ駆動方式を採用しており、スムーズな移動を実現しています。クランプを行う際は、治具の重量や配置がステージの移動精度に影響を与えないように注意し、ガイドレールへの負荷が不均一にならないよう、治具の重心をステージの中央付近に保つようにしてください。
標準化されたクランプ方法は、信頼性の高いビデオ計測データの基盤となります。適切な治具の選定、適切なクランプ力の制御、基準面の清浄度、および摩耗部品の適時交換により、クランプの問題に起因する計測誤差を効果的に低減できます。
