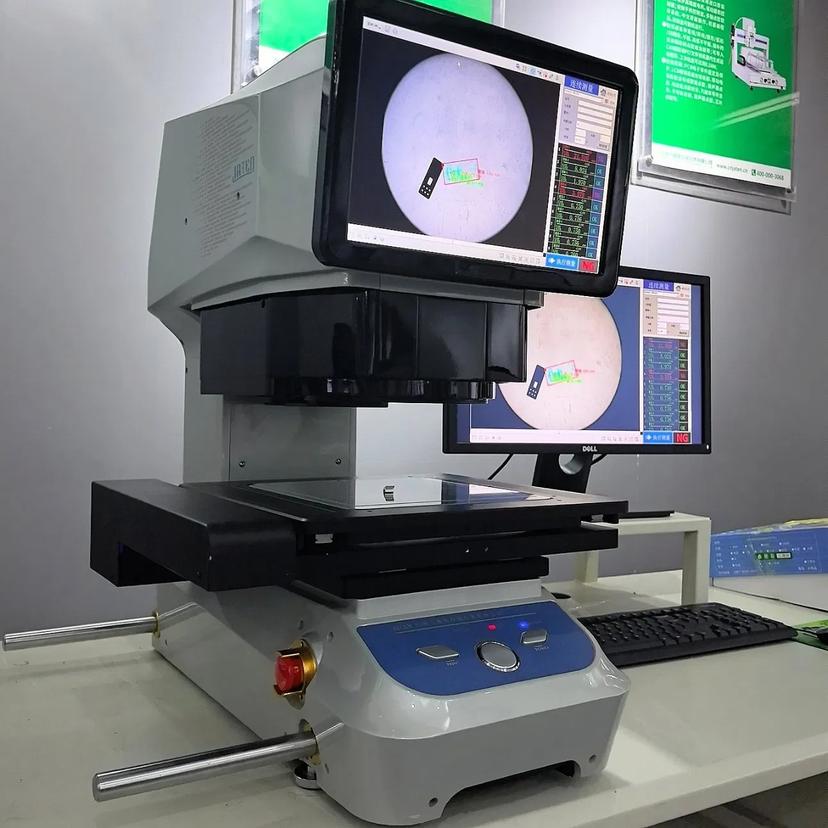

Con el continuo avance de la miniaturización y la precisión en la fabricación moderna, los sistemas de medición dimensional se enfrentan a crecientes demandas de mayor precisión y velocidad. Los métodos tradicionales de medición por visión a menudo tienen dificultades para equilibrar eficiencia y precisión. El Sistema de Medición Rápida de Imágenes se está consolidando como una herramienta crucial en la inspección de calidad gracias a su medición sin contacto, alta precisión y rápida capacidad de respuesta.
Este artículo profundiza en las tres tecnologías principales del sistema: lentes telecéntricas duales con doble aumento, una cámara CCD de alta resolución de 20 megapíxeles y un sistema de iluminación multiángulo ajustable, junto con ejemplos de aplicación práctica para demostrar sus ventajas de rendimiento.
1. Lentes telecéntricas duales con doble aumento: medición precisa incluso con diferencias de paso
Las lentes convencionales pueden causar errores de medición al medir superficies escalonadas o irregulares debido al paralaje y la distorsión. Por el contrario, el sistema de medición de imágenes rápidas emplea lentes telecéntricas duales con telecentricidad mejorada. Esto garantiza que los rayos de luz sean perpendiculares al sensor de imagen en todo el campo de visión, minimizando así la distorsión.
Las ventajas de las lentes telecéntricas se extienden a toda la imagen, incluidos los bordes. Incluso cuando el objeto medido presenta diferencias de paso, protuberancias o geometrías complejas, se pueden realizar mediciones de alta precisión sin necesidad de reposicionarlo.
Ejemplo: Al inspeccionar un sustrato de aluminio con un paso de 0,5 mm, las lentes tradicionales pueden producir bordes distorsionados y borrosos. Sin embargo, con lentes telecéntricas duales, los contornos de los bordes se mantienen nítidos y la repetibilidad mejora a ±1 μm.
2. Cámara CCD de alta resolución de 20 megapíxeles: Imágenes nítidas de microcaracterísticas
La resolución del sistema de medición determina la precisión con la que se pueden detectar estructuras diminutas. Este sistema utiliza una cámara CCD monocromática de 1 pulgada con 20 millones de píxeles efectivos, el doble que los sistemas convencionales. Una mayor resolución permite una captura de imágenes con mayor precisión, lo que permite una detección fiable de pequeñas rebabas, grietas y microbordes.
Además, el sistema permite alternar entre una lente de alta resolución y una lente de campo amplio. Según la pieza, los usuarios pueden elegir entre el modo de precisión y el modo de área amplia, logrando así una medición dimensional rápida y precisa.
Ejemplo: Al inspeccionar el bisel de 0,1 mm del marco metálico de una computadora portátil, la cámara de alta resolución captura una imagen nítida con un error de medición inferior a ±2 μm. En el caso de carcasas de plástico, el cambio al objetivo gran angular permite la detección completa del borde en una sola imagen, lo que ahorra mucho tiempo.
3. Sistema de iluminación ajustable: Iluminación óptima para la extracción de bordes
La claridad de la imagen depende en gran medida del diseño de la iluminación. Este sistema integra luces anulares, luces coaxiales, luces oblicuas y luces de hendidura en una sola unidad. Los usuarios pueden cambiar rápidamente las combinaciones de iluminación mediante software para adaptarse a diferentes texturas, colores y reflectividad de la superficie.
Más importante aún, el sistema cuenta con sensores de brillo integrados y control inteligente de la iluminación. Puede ajustar automáticamente el brillo, el ángulo y la altura de la iluminación según el entorno y la reflectividad del material para mejorar el contraste de los bordes y lograr una medición precisa.
Ejemplo: Al inspeccionar guías de luz transparentes, el sistema identifica bordes débiles e interferencias ambientales elevadas, cambiando automáticamente a una combinación de luz azul oblicua y anular, y ajustando el ángulo. Esto garantiza que los bordes aparezcan con alto contraste en la imagen, lo que facilita la extracción precisa de dimensiones por parte del software.
Conclusión
El sistema de medición rápida de imágenes integra lentes de alta telecentricidad, imágenes de alta resolución e iluminación inteligente para ofrecer una solución de medición sin contacto rápida, precisa y estable. Se utiliza ampliamente en electrónica 3C, moldes de precisión, dispositivos médicos y nuevas industrias energéticas, siendo una herramienta esencial en la inspección de precisión moderna.
A medida que el reconocimiento de imágenes basado en IA y la automatización de múltiples estaciones continúan evolucionando, se espera que dichos sistemas se vuelvan aún más inteligentes y autónomos, impulsando el futuro del control de calidad de alta eficiencia.
