在制造业中，一种测量方法常常被忽视——对玻璃、塑料和薄膜等易碎材料的边缘和轮廓进行精确检测。这些材料通常较薄、较脆，且边缘敏感。使用传统的接触式工具进行测量很容易导致零件损坏、变形，甚至无法使用。

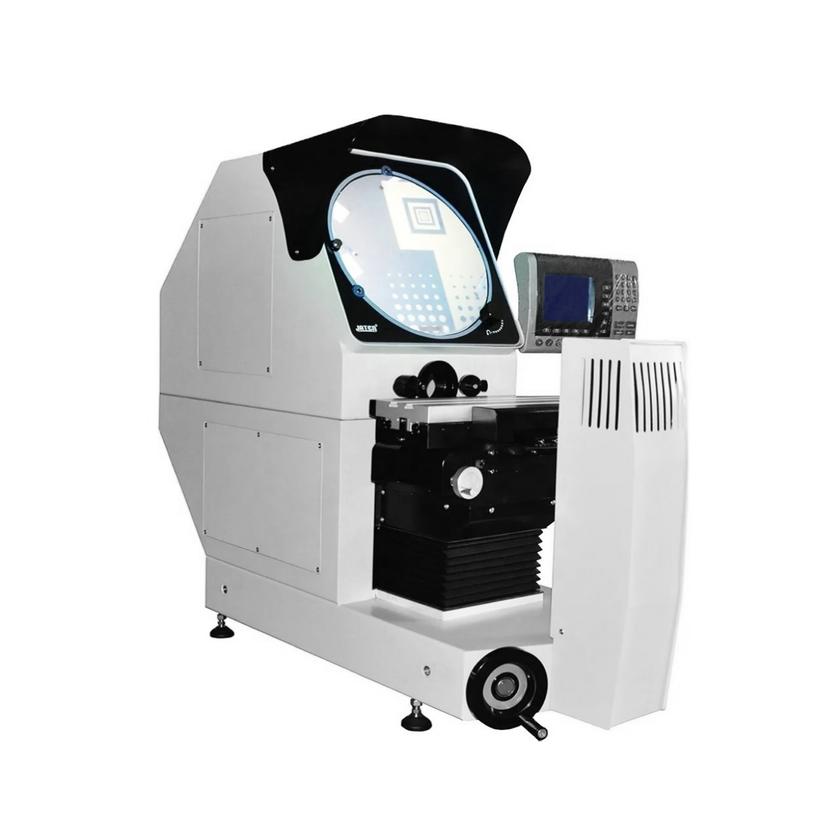

在这种情况下，轮廓投影仪——一种非接触式光学放大测量设备——就显得尤为适用。它能够清晰地显示工件轮廓，并在无需任何物理接触的情况下进行高精度测量，非常适合对边缘完整性和尺寸一致性至关重要的应用。
为什么选择非接触式测量？
非接触式测量的主要优势在于它避免了与工件的物理接触。这在处理薄而精密的材料时至关重要。例如，超薄玻璃片的边缘只需轻轻一碰就可能碎裂，柔软的PET薄膜在用卡尺夹紧时可能会变形，从而导致测量结果不准确。
轮廓投影仪的工作原理有所不同。它们使用强光源将工件的阴影投射到屏幕上，或使用光学系统（通常配有放大镜）捕捉其图像。整个过程仅依靠光线和图像，不会对材料施加物理应力，非常适合检测精细边缘和几何轮廓。
轮廓投影仪适合哪些材料？
1.玻璃材料
例如智能手机盖板玻璃、光学镜片和保护屏。这些物体高度透明且边缘锐利，难以用传统工具进行测量。透射照明轮廓投影仪可以清晰地显示边缘线、倒角或缺口，方便进行轮廓观察和角度测量。
2.塑料部件
塑料部件通常用作结构连接器、夹子或外壳，其中许多部件具有弯曲或复杂的边缘。轮廓投影仪无需使材料变形，即可让用户放大特定区域，检查倒角尺寸、连接角度或轮廓几何形状，以确保其符合要求并进行改进。
3. 薄膜材料
包括 PET、PI 和 TPU 等柔性薄膜。这些材料非常薄，接触时容易弯曲或刮伤。轮廓投影仪可用于检查孔、边缘和切割线的清洁度、均匀性和公差合规性，并提供更安全的检测方法。
易于使用、清晰易读、不易出错
轮廓投影仪的一大优势在于其用户友好的界面和较低的学习难度。操作员只需将零件放置在工作台上，调整放大倍数和照明，轮廓便会立即投射到屏幕上。屏幕刻度或数字读数可轻松测量尺寸、角度、半径 (R) 等参数。
对于重复出现的部件，可以创建标准轮廓图并将其叠加在投影图像上，以便快速比较，从而实现更快的质量检查和更早地发现不一致之处。
它与其他设备相比有何突出之处？
与卡尺相比，轮廓投影仪可避免压力引起的误差或损坏。与坐标测量机 (CMM) 相比，它们的复杂性、成本和维护成本更低，是批量生产过程中快速二维检测的理想选择。
如果您的目标是检查零件轮廓是否在公差范围内，或者测量较小的半径，那么轮廓投影仪就足够了。它不像坐标测量机（CMM）那样功能强大，也不像显微镜那样功能有限——它在功能和效率方面达到了最佳平衡，非常适合日常使用。
可靠测量的关键提示
为了确保使用轮廓投影仪时获得稳定、准确的结果，请记住以下提示：
选择合适的照明：透明材料使用透射光，不透明材料使用反射光。对于复杂部件，可能需要两种照明方式结合使用。
使用合适的放大倍数：观察较大的轮廓时，应使用较低的放大倍数；观察倒角或微裂纹等精细细节时，应使用较高的放大倍数。避免放大倍数过低，以免造成误读。
保持舞台清洁：灰尘或碎屑可能会使投影图像模糊并影响清晰度。
正确定位部件：确保平放，以防止投影扭曲导致读数不准确。
结论
轮廓投影仪并非新生事物，但它们在实际制造环境中始终发挥着可靠、稳定的作用。尤其对于易碎材料的边缘和轮廓测量，其非接触式特性更显优势。它们不仅能保护敏感部件，还能提供足够的精度和便捷的操作。
对于经常处理玻璃、塑料或薄膜材料的工厂来说，轮廓投影仪仍然是一种经济实惠且实用的解决方案。虽然它可能并非适用于所有检测任务，但对于二维几何形状、边缘结构和轮廓公差，它是一款值得信赖的工具。
