1. La naturaleza de la medición de imágenes: Las imágenes no son dimensiones físicas.

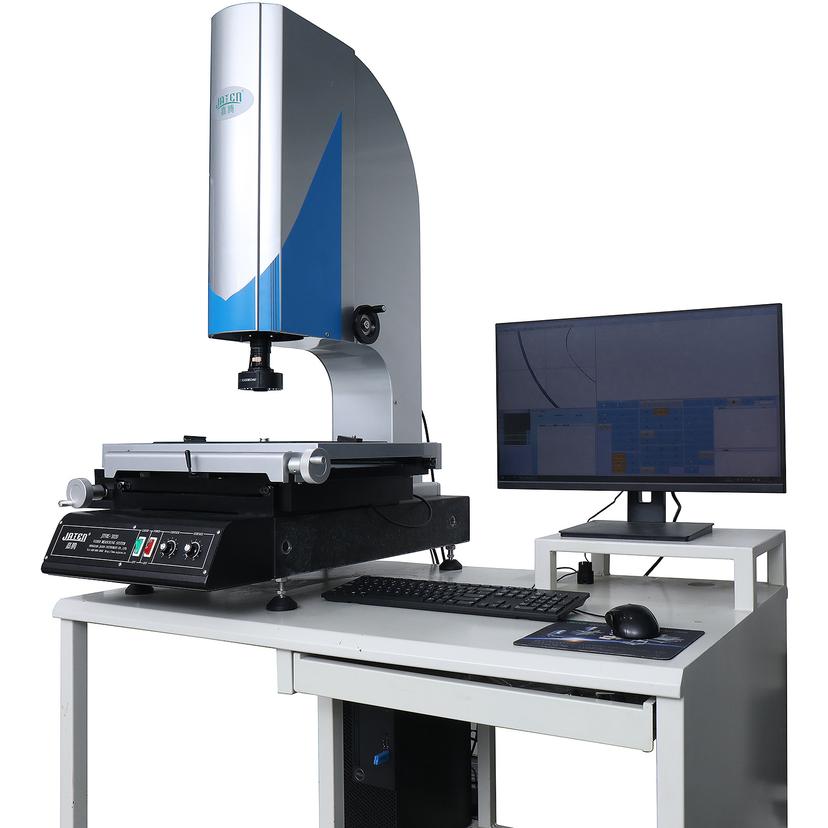

En una máquina de medición visual (VMM), la cámara no captura dimensiones del mundo real. En su lugar, adquiere una imagen bidimensional compuesta por píxeles. Cada píxel solo representa información sobre la intensidad de la luz o el color, y no contiene ninguna unidad física como milímetros o micras.
Por lo tanto, la función principal de un sistema de medición óptica no es "leer dimensiones a partir de una imagen", sino convertir datos basados en imágenes en mediciones espaciales reales. Esta transformación constituye la base de toda inspección dimensional industrial.
2. Flujo de trabajo básico de los sistemas de medición por visión
Una máquina de medición por visión típica funciona a través de tres pasos principales:
En primer lugar, se realiza la adquisición de imágenes, donde una cámara industrial y un sistema de iluminación capturan una imagen nítida de la pieza.
En segundo lugar, está la detección de características, donde el sistema extrae bordes, contornos o características geométricas de la imagen.
En tercer lugar, está la conversión dimensional, donde las coordenadas de los píxeles se transforman en medidas del mundo real.
Estos pasos son altamente interdependientes. La calidad de la imagen afecta la estabilidad de la detección de bordes, y la precisión de las características influye directamente en los resultados de medición finales en los sistemas de medición de visión 2D.
3. Influencia del sistema óptico en la precisión de la medición
En un sistema de medición óptica, la iluminación desempeña un papel fundamental en la precisión de la medición.
La retroiluminación se utiliza habitualmente para la medición de contornos en 2D, ya que produce bordes de alto contraste. La luz anular es adecuada para la inspección de superficies, pero puede causar distorsión en los bordes de materiales reflectantes. La iluminación coaxial funciona bien en superficies transparentes o brillantes, pero requiere un ajuste preciso.
Si las condiciones ópticas son inestables, los resultados de la detección de bordes pueden variar, lo que afecta directamente a la precisión final de la inspección dimensional industrial.
4. Detección de bordes: Por qué los límites no son simples líneas
En las imágenes reales, los límites de los objetos no son líneas geométricas nítidas. En cambio, aparecen como regiones de transición en escala de grises.
Por este motivo, una máquina de medición visual no se basa en simples umbrales en blanco y negro. En su lugar, analiza gradientes de escala de grises para localizar la posición del límite más estable.
Este método mejora la estabilidad de la medición y reduce las variaciones causadas por los cambios de iluminación, lo que hace que la medición por visión 2D sea más fiable en aplicaciones industriales.
5. Conversión de píxeles a dimensiones reales: El papel de la calibración
Para convertir los datos de píxeles en mediciones del mundo real, se requiere un proceso de calibración.
Se utiliza una placa de calibración con distancias conocidas para establecer una relación entre las coordenadas de la imagen y las coordenadas físicas reales.
Esto puede entenderse como la construcción de una "regla digital" dentro del sistema, que luego se utiliza para todas las mediciones posteriores.
En los sistemas VMM de alta precisión, este mapeo también compensa la distorsión de la lente y los errores de perspectiva, lo que mejora la consistencia general de la medición.
6. Factores clave que afectan la estabilidad de la medición
Incluso después de la calibración, los resultados de las mediciones pueden variar debido a diversos factores:
Cambios de temperatura que provocan una ligera deformación mecánica
Desgaste mecánico a largo plazo de los sistemas de movimiento
Cambios en la lente o la iluminación sin recalibración.
Las diferencias en la posición de medición afectan la respuesta óptica.
Estos factores pueden influir en la relación entre los datos de píxeles y las dimensiones del mundo real.
7. Ejemplo de aplicación: Medición de orificios en componentes electrónicos
En un caso industrial típico, como la medición del diámetro de un orificio, el sistema utiliza primero la retroiluminación para generar un contorno nítido.
A continuación, se extraen las posiciones de los bordes de la imagen y las coordenadas de los píxeles se convierten en valores reales. Finalmente, el sistema calcula el diámetro del orificio.
Si las condiciones de iluminación o de calibración cambian durante el proceso, el resultado final puede variar aunque el procedimiento siga siendo el mismo.
Esto demuestra que la fiabilidad de las mediciones depende de la estabilidad de todo el sistema, no de un solo componente de hardware.
8. Conclusión: VMM es un sistema de mapeo espacial.
El principio fundamental de una máquina de medición por visión no es solo el reconocimiento de imágenes, sino la transformación de datos de píxeles 2D en dimensiones espaciales reales.
Los píxeles son solo el punto de partida. La precisión de la medición depende de tres elementos clave:
Sistema de imágenes ópticas
Método de detección de bordes
Modelo de calibración
Solo cuando estos componentes funcionan conjuntamente de forma estable, un sistema VMM puede ofrecer resultados fiables y repetibles para la inspección dimensional industrial.
